От текста к рисунку, от рисунка к схеме

Переход от одной формы представления информации к другой часто помогает решать трудные задачи.

Внимательно прочитайте текст — условие задачи.

Задача. По одноколейной железной дороге идут навстречу друг другу 2 товарных поезда. В каждом из них по 8 вагонов. На станции, где они встретились, от главного пути отходит боковая ветка (тупик), которая может вместить только 4 вагона и тепловоз. Как должны действовать машинисты, чтобы составы смогли разъехаться и продолжить путь в нужных направлениях?

Решение

Чтобы вы могли лучше понять условие задачи, художник представил её содержание наглядно, в виде рисунка (рис. 27).

2 товарных поезда

Теперь вы хорошо представили условие задачи, и рисунок вам больше не нужен. Наоборот, на этапе решения рисунок будет вам мешать, так как он содержит много лишних, отвлекающих ваше внимание деталей. Для того чтобы, сохранив наглядность, избавиться от второстепенных деталей, перейдём к схеме. На ней тепловоз будем изображать с помощью стрелки, указывающей направление движения.

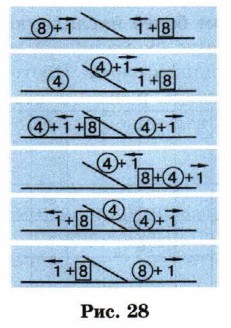

Схематически решение задачи можно изобразить так (рис. 28).

Схематически решение задачи

Внимательно рассмотрите схему. Проговорите словами все этапы маневрирования составами.
