§ 29. Изображения, даваемые линзами

Изображения, даваемые собирающей линзой

Для описанных ниже опытов понадобится собирающая линза с фокусным расстоянием 10—30 см.

Действительные изображения

ПОСТАВИМ ОПЫТЫ

На рис. 29.1 вы видите, как с помощью собирающей линзы можно получить на экране (стене, потолке или листе бумаги) уменьшенное изображение удалённого предмета. Оно является действительным (его можно получить на экране!) и перевёрнутым. Как мы увидим далее, изображение такого типа образуется в глазу и в фотоаппарате.

На рис. 29.2 показано, как с помощью собирающей линзы можно получить на экране увеличенное изображение предмета. Увеличение будет особенно большим, когда предмет находится чуть дальше фокуса линзы. Это изображение также является действительным и перевёрнутым. Далее мы увидим, что изображение такого типа возникает на киноэкране.

Для объяснения поставленных опытов построим изображения предметов, даваемые линзой.

При построении изображений будем использовать лучи, ход которых мы уже знаем. Это:

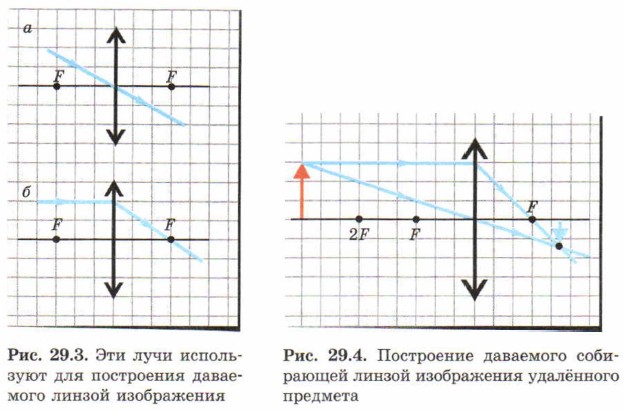

1) луч, идущий через оптический центр линзы, — он не изменяет своего направления (рис. 29.3, а);

2) луч, падающий на линзу параллельно главной оптической оси, — после преломления в собирающей линзе он проходит через её фокус (рис. 29.3, б).

В качестве модели предмета возьмем стрелку, перпендикулярную главной оптической оси. На рис. 29.4 показано, как с помощью указанных лучей построить даваемое линзой изображение удалённого предмета, а на рис. 29.5 — изображение предмета, расположенного немного дальше фокусного расстояния линзы.

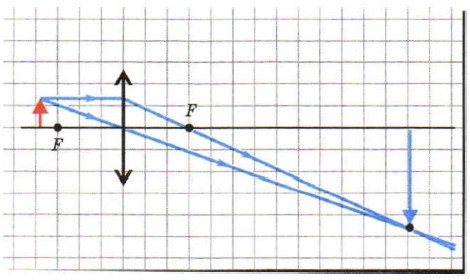

Рис. 29.5. Построение даваемого собирающей линзой изображения предмета, расположенного немного дальше фокусного расстояния линзы
