§ 11. Электрический ток

Электрическая цепь

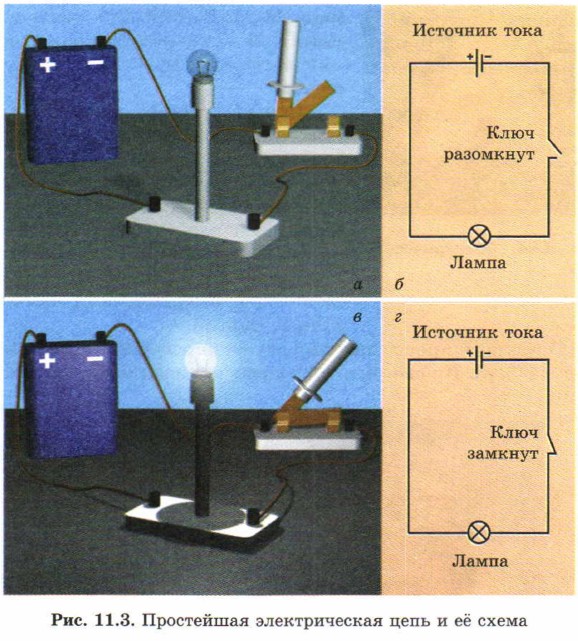

На рис. 11.3, а показана простейшая электрическая цепь.

Обратите внимание на основные части электрической цепи:

• источник тока (в нашем случае батарейка); • потребитель тока (лампочка); • соединительные провода; • ключ (выключатель).

На рис. 11.3, б приведена схема цепи — упрощённый чертёж, на котором изображён способ соединения элементов цепи с условными знаками для этих элементов.

Сборку электрической цепи производят при разомкнутом ключе! Замыкая ключ, включаем лампочку (рис. 11.3, в, г).
